新聞中心
聯(lián)系我們
手 機(jī)：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國(guó)順路936號(hào)5幢
聚酰胺66樹(shù)脂的水分調(diào)節(jié)原理

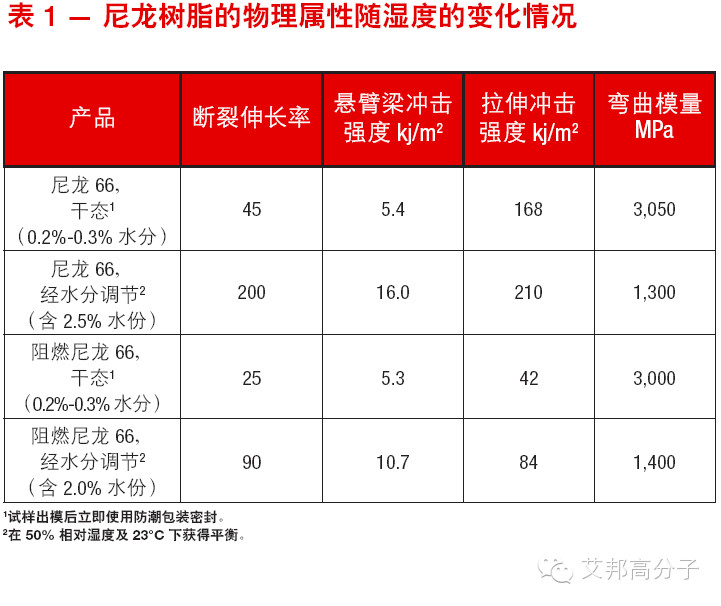

盡管并非始終必需，但在使用前對(duì)尼龍零部件進(jìn)行水分調(diào)節(jié)是常規(guī)慣例。如表1中所示，水分可增加尼龍零部件的韌性、延展性及尺寸。通常，尼龍?jiān)谖唇到獾那闆r下具有能防止變脆的最低水分含量。此水平大約為尼龍?jiān)?0%相對(duì)濕度環(huán)境下達(dá)到平衡時(shí)的水平。對(duì)于未加強(qiáng)型尼龍66來(lái)說(shuō)，此水分含量為2%到3%。
調(diào)節(jié)尼龍水分的方法
通常使用以下所列出的三種方法之一進(jìn)行尼龍樹(shù)脂的水分調(diào)節(jié)。有一點(diǎn)必須記住的是，無(wú)論使用什么調(diào)節(jié)工藝，吸水率都將隨水溫以及零部件的厚度而變化。通常，水溫每增加2°C，此吸水率就差不多會(huì)加倍，并且吸水率與零部件厚度的平方成反比。
1、最佳—在室溫下暴露于高濕環(huán)境中。
2、良好—將零部件浸入溫度為50-55°C的水中。
3、不建議—將零部件置于水中煮沸。
所列的每種方法均可用于調(diào)節(jié)尼龍樹(shù)脂；不過(guò)，不建議煮沸模制零部件，因?yàn)楸┞兜酱祟?lèi)環(huán)境中時(shí)，會(huì)增加發(fā)生水解和熱降解的可能。
露于高濕環(huán)境中
在高濕環(huán)境中，建議采用以下兩種方法調(diào)節(jié)零部件中的水分：

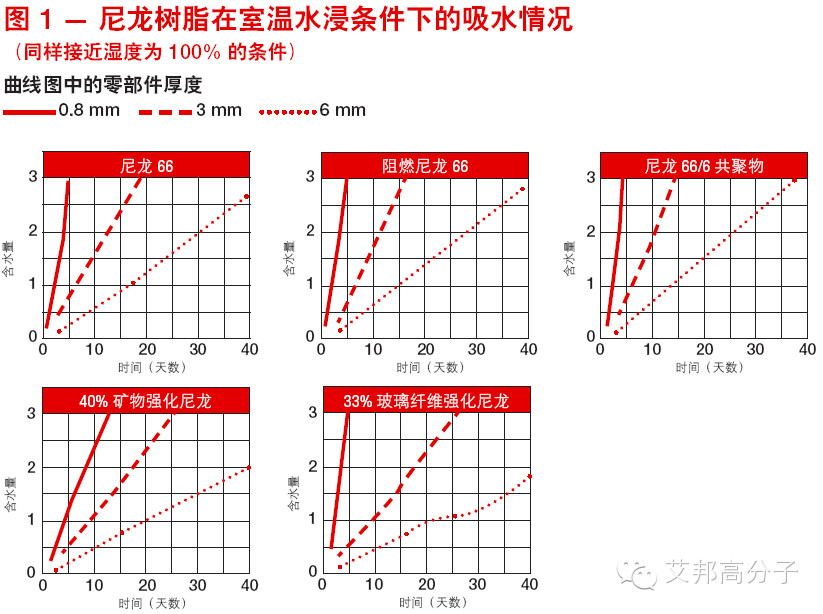

1、在密封的防潮容器中，將測(cè)定數(shù)量的水加入模制零部件，這種調(diào)節(jié)尼龍水分的簡(jiǎn)單、常用的方法。有一點(diǎn)很重要的是，必須將這些零部件至少儲(chǔ)藏30天（參見(jiàn)圖1）。這樣將有足夠的時(shí)間使水分遷移到尼龍中，即使暴露到濕度較低的空氣中時(shí)，也不會(huì)很快變干。
2、在使用之前，將模制零部件存放在濕度達(dá)80%到100%的區(qū)域或室內(nèi)。請(qǐng)注意圖1中達(dá)到適當(dāng)含水量所需時(shí)間的曲線(xiàn)圖。在從高濕環(huán)境中取出之前，應(yīng)將完成水分調(diào)節(jié)的零部件包裝于密封容器中，以在使用零部件之前鎖住水分。
可以通過(guò)多種方式控制濕度，通?？墒褂脟婌F器來(lái)進(jìn)行。在某些地域，在每年中的特定季節(jié)，可以使用自然濕度調(diào)節(jié)的方法來(lái)控制濕度。
浸入熱水中

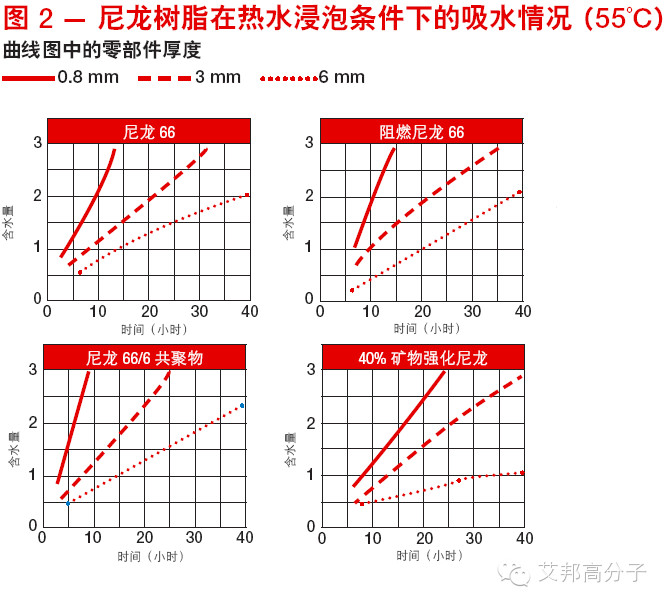

通常，應(yīng)將零部件浸入50-55°C 的水中達(dá)足夠的時(shí)間，以吸收所需的水分，如圖2所示。浸泡后，應(yīng)吹去多余的水分，并將零部件包裝到密封的防潮容器中。也可將零部件裝在潮濕的容器中，吸收更多的水份以在更高的水分含量下達(dá)到平衡。
在水中煮沸
不建議使用在水中煮沸模制零部件的方法對(duì)尼龍進(jìn)行水份調(diào)節(jié)。各種快速吸水方法，例如煮沸，僅可獲得表面吸水效果。這種表面水分來(lái)得快，去得也快，很容易散發(fā)到空氣中。此外，煮沸零部件通常會(huì)導(dǎo)致?lián)p失重要添加劑，從而導(dǎo)致零部件過(guò)早失效。
水分調(diào)節(jié)曲線(xiàn)圖
圖1 和圖2 中提供的曲線(xiàn)圖大致顯示了所示厚度的聚酰胺零部件的吸水情況。某些添加劑或組成變化將會(huì)對(duì)其產(chǎn)生輕微影響。這些圖表僅作指導(dǎo)之用。必須對(duì)每個(gè)模制零部件進(jìn)行檢查，因?yàn)楸诤窈捅砻?mdash;體積比在多數(shù)模制部件中均有所不同。
