新聞中心
聯(lián)系我們
手 機(jī)：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國(guó)順路936號(hào)5幢
大家好，我是PET，這是我的簡(jiǎn)歷！
PET塑料分子結(jié)構(gòu)高度對(duì)稱，具有一定的結(jié)晶取向能力，并且有很好的光學(xué)性能和耐候性，非晶態(tài)的PET塑料有良好的光學(xué)透明性。另外PET塑料具有優(yōu)良的耐磨耗摩擦性和尺寸穩(wěn)定性及電絕緣性。
PET做成的瓶具有強(qiáng)度大、透明性好、無(wú)毒、防滲透、質(zhì)量輕、生產(chǎn)效率高等因而受到了廣泛的應(yīng)用。本文主要從PET的簡(jiǎn)介、發(fā)展、分類、合成工藝、改性方法、應(yīng)用及再生PET七個(gè)方面進(jìn)行介紹。
一、我不是土豆，我是地瓜？不，我叫PET
大家好，我是PET，學(xué)名：對(duì)苯二甲酸乙二醇酯，英文名：polyethylene terephthalatepolyethylene terephthalate。膚色（外觀）乳白或淺黃，高度結(jié)晶聚合物時(shí)，表面平滑有光澤。天生體格健壯（優(yōu)良的物理機(jī)械性能，長(zhǎng)期使用溫度可達(dá)120℃），異性緣低（電絕緣性優(yōu)良，甚至在高溫高頻下，其電性能仍較好），但受不了美女狂放電（電暈性較差）。性格像牛，勞作不喊苦（耐疲勞），摔倒不喊疼（耐摩擦），為人正義，不圓滑（尺寸穩(wěn)定性都很好）。

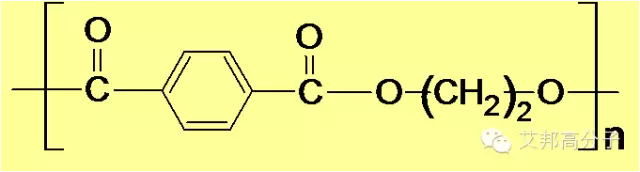

圖：PET分子結(jié)構(gòu)式
作為熱塑性聚酯家族的一員，身體內(nèi)（主鏈中）含有“-COO-”的DNA分子（重復(fù)單元結(jié)構(gòu)），且為線性聚合物。而與我長(zhǎng)相相近的兄弟姐妹有不少，如：PBT、PTT、PCT、PEN、PBN等。一般我們擔(dān)任要職：工程塑料。通常由芳香族二元酸和各種二元醇合成制得。下圖，是PET與其他熱塑性聚酯的性能對(duì)比。

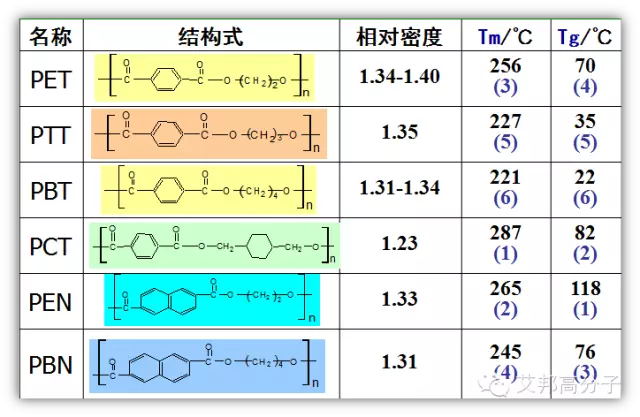

圖：PET與其他聚酯的對(duì)比
從圖中可以看出，六種聚酯的相對(duì)密度差不多，PCT稍低位1.23g/cm3，其他聚酯密度都教接近。
在PET分子中，主鏈中含有柔順性的亞甲基、剛性的苯環(huán)和極性的酯基，同時(shí)酯基和苯環(huán)之間形成共軛體系，使得PET大分子剛性強(qiáng)。PET分子主鏈上沒(méi)有支鏈，結(jié)構(gòu)對(duì)稱，滿足緊密堆砌的要求，因此易于取向和結(jié)晶，導(dǎo)致PET具有高熔點(diǎn)、高強(qiáng)度。
PBT與PET相比，酯基重復(fù)單元的亞甲基增加為4個(gè)，柔性鏈長(zhǎng)度增加，剛性鏈所占比例下降，即分子柔順性增加。因此，PBT的剛性、硬度、Tg（22℃）和熔點(diǎn)都比PET（Tg70℃）低，韌性比PET高，結(jié)晶速率比PET快，成型加工更容易。
PTT與PET相比，酯基重復(fù)單元的亞甲基增加為3個(gè)，具有與PET相近的高性能，與PBT相似的優(yōu)良成型性能。
PCT與PET相比，酯基重復(fù)單元為一個(gè)環(huán)己烷，剛性增強(qiáng)，所以PCT的耐熱性增強(qiáng)，Tg為82℃比PET高，其長(zhǎng)期使用溫度為171℃。
PEN與PET相比，苯環(huán)被萘環(huán)結(jié)構(gòu)取代，剛性增強(qiáng)，平整性較高，幾乎所有的性能都優(yōu)于PET,長(zhǎng)期使用溫度為155℃。

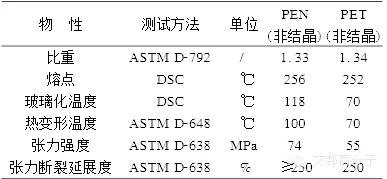

圖 ：PEN與PET的性能對(duì)比
PBN與PBT相比，苯環(huán)被萘環(huán)結(jié)構(gòu)取代，而萘具有類似液晶的特性，顯示優(yōu)良的流動(dòng)性。
二、我的成長(zhǎng)史（還好不是一部血淚史）
三、纖維？塑料？傻傻分不清楚
正常來(lái)說(shuō)，我可以分為：纖維類和非纖維。作為非纖維聚酯的時(shí)候，我又可以分為：非工程塑料級(jí)和工程塑料級(jí)。
圖：滌綸長(zhǎng)絲
四、不要問(wèn)我從哪里來(lái)？（我偷偷告訴你）
說(shuō)到我的由來(lái)，真是一匹布那么長(zhǎng)。目前來(lái)說(shuō)，我一般通過(guò)兩種技術(shù)手段，被送到這世上：酯交換法和直接酯化化。
酯交換法： 采用對(duì)苯二甲酸二甲酯和乙二醇進(jìn)行交換反應(yīng)，然后縮合成為PET。
直接酯化法：采用高純度的對(duì)苯二甲酸或中純度對(duì)苯二甲酸與乙二醇直接酯化，縮聚成聚酯

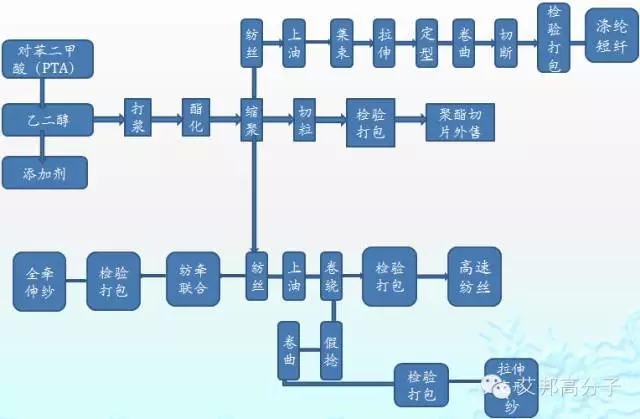

圖：PET合成工藝流程圖
五、我只改性，不變性（再說(shuō)一次）
雖然，我是目前最重要的合成材料之一，具有良好的耐熱性、耐藥品性、力學(xué)性能和電學(xué)性能，透明性好、絕緣性佳,但是，由于性格比較固執(zhí)，不夠圓滑，加工模溫（70-110℃）下，結(jié)晶速率還比較慢，并且抗沖性能差，還愛(ài)和水搞曖昧（易吸濕）。所以，如何改變我的性格，讓我變得處事圓滑，四面玲瓏，能適應(yīng)社會(huì)（高的韌性和剛性，好的成型），一直是老師（改性工程師）頭疼的地方。

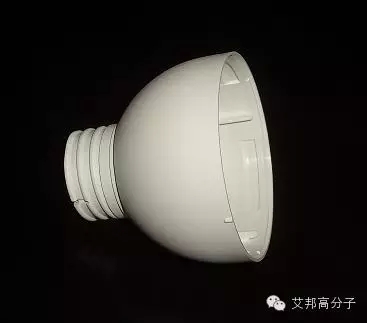

圖：增強(qiáng)阻燃PET應(yīng)用在燈具上
目前，我主要的改性方向有：1.共混改性；2.化學(xué)改性；3.納米無(wú)機(jī)復(fù)合改性；4.結(jié)晶性改進(jìn)；5玻纖增強(qiáng)改性。
六、三頭六臂、上天入地（應(yīng)用）
說(shuō)到我的用途，那真的是無(wú)法說(shuō)完！目前，主要活躍于滌綸纖維、瓶、膜以及工程塑料中其中，滌綸纖維是領(lǐng)域最為活躍，其次是瓶和膜等包裝領(lǐng)域，作為工程塑料則略顯單薄。
1.聚酯纖維
滌綸具有許多優(yōu)良的紡織性能和服用性能，用途廣泛，可以純紡織造，也可與棉、毛、絲、麻等天然纖維和其他化學(xué)纖維混紡交織，制成花色繁多、堅(jiān)牢挺括、易洗易干、免燙和洗可穿性能良好的仿毛、仿棉、仿絲、仿麻織物；
用滌綸制作無(wú)紡織布可用于室內(nèi)裝飾物、地毯底布、醫(yī)藥工業(yè)用布、絮絨、襯里等。
2.聚酯非纖維類
目前，非纖聚酯主要應(yīng)用在瓶具、薄膜片材及工程塑料上。
作為瓶具，其質(zhì)輕、透明度高、耐熱、耐壓，且對(duì)于二氧化碳?xì)怏w有不錯(cuò)的阻隔性；
作為薄膜，通常無(wú)色透明，有光澤（添加劑粒子使其具有顏色），機(jī)械性能優(yōu)良，剛性，硬度及韌性高，耐刺，耐溫，氣密性和保香性良好，是常用的阻透性復(fù)合薄膜基材之一；
作為工程塑料，一般都加入5-40wt%的GF，增強(qiáng)后的PET機(jī)械性能和熱性能得到較大提高，在電子電氣、汽車(chē)、機(jī)械、輕工、建筑、國(guó)防及日常生活等領(lǐng)域得到廣泛應(yīng)用。
圖：PET瓶子
七、涅槃重生（再生PET）
近年來(lái)，隨著再生聚酯加工技術(shù)的改進(jìn)，產(chǎn)品質(zhì)量不斷的提高，再生聚酯的回收利用率大幅度提升。如再生棉型特本白短纖、三維卷曲中空、再生滌綸長(zhǎng)絲等已經(jīng)部分占領(lǐng)了原生聚酯產(chǎn)品的市場(chǎng)；PET廢塑料瓶的回收也在日益增大，在一定程度上降低了部分PET合金的價(jià)格，對(duì)紡織、包裝行業(yè)或多或少也有一些影響。
圖：PET標(biāo)號(hào)
溫馨提示：
常見(jiàn)于礦泉水瓶、碳酸飲料瓶等。溫度達(dá)到70℃時(shí)易變形，且有對(duì)人體有害的物質(zhì)融了。1號(hào)塑料品（PET瓶子）使用10個(gè)月后，可能釋放出致癌物DEHP。這類瓶子不能放在汽車(chē)內(nèi)曬太陽(yáng)，高溫下不能裝酒、油等物質(zhì)。
